技术参数
1、高频高压固态 X 射线发生器
1.1、最大输出功率：3kW；
1.2、X 光管电压：10~60kV，1kV/step 1.3、X 光管电流：2~60mA，1mA/step
1.4、输出稳定性： ≤0.005%；
1.5、有 kV 过高、kV 过低、mA 过高、mA 过低、无水、X 光管超温、X 光管功率保护等；
1.6、X 光管：波纹陶瓷管、Cu 靶、焦点尺寸 1 × 10mm、最大输出功率 2.4kW
2、测角仪
2.1、测角仪结构：样品水平，立式测角仪 θs— θd 结构；
2.2、扫描半径： 标准 225mm（150mm~325mm 连续可调）；
2.3、扫描方式：步进、连续、Omg 扫描方式；
2.4、角度定位速度：1500。/min；
2.5、扫描范围：-110—161。
2.6、扫描速度：0.0012—120。/min；
2.7、最小步进角度：0.0001。；
2.8、2 θ角重复精度：0.0001。；
2.9、全谱衍射角度线性度： ≤±0.01。
3、记录控制单元
3.1、控制方式：整机采用PLC 控制
3.2、显示方式：十英寸触摸屏，实时在线监测，显示仪器状态；
3.3、探测器：瑞士 MYTHEN2R（1D）一维阵列探测器；线性计数率：1*109cp s，无噪音；通道数：640;通道宽：（um）50 ; 能量分辨率（eV）：687±5 ;
3.4、闪烁计数器（能谱分辨率≤50%）；
3.5、测量国际标准样品 si 粉，采样时间 0.1 秒，步宽角度 0.01 。时，主峰 28.442 。的半峰宽优于 0.075，且 主峰分辨率≤85%。
4、 自动控温冷却水装置
4.1、冷却水流量：16~40L/min；
4.2、控温精度：0.5℃;
5 、工作站部分：双核、内存≥4G、硬盘≥500G、显示器≥22 寸 LED, A4 幅面数据输出设备。
6、安全指标及 X 射线泄漏：采用电子防护系统，铅门连锁装置，取得辐射安全许可证。
6.1、X 射线泄漏量≤0.12 μSv/h。
7、衍射仪控制软件：支持 Windows7 操作系统的控制及应用软件，控、制测角仪连续或步进扫描，同时进行 衍射数据采集；
8 数据处理软件：
8.1、必须提供衍射仪通用的正版 sgxpro 数据处理软件，可对晶体键长、键角、构型、构象、成键电子云密度、倒易点阵、 取向点阵等进行分析。
配置清单

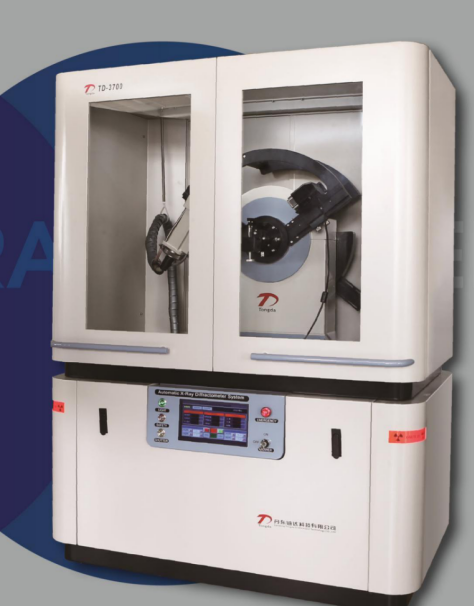

1、x 射线衍射仪主机一台
2、高频高压固态发生器一套
3、冷却循环水装置一套
4、测角仪一套
5、微机控制系统一套
6、x 射线管一支
7、一维阵列探测器一套
8、盲孔粉末样品玻璃板(微量 3 块) 10 块
9、通孔粉末样品玻璃板 10 块
10、标准尺 1 个
11、"O"型胶垫 4 个
12、3A 保险丝 10 个
13、组合工具 1 套
14、玛瑙研钵 1 套
