一、感应电源主机参数

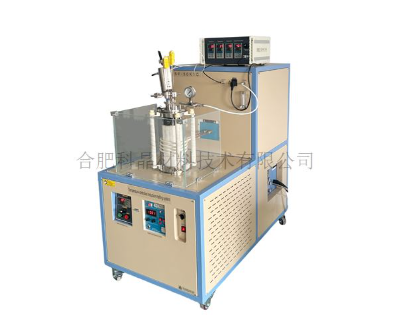

1. 设备型号：SP-50KTC（程序控温真空感应加热熔炼系统）
2. 供电制式：三相 AC380V、50/60Hz，现场配套 100A 空气开关，可靠接地
3. 工作电流：3~28A
4. 最大输入有功功率：15kW
5. 振荡输出频率：20~100kHz
6. 负载持续率：100%
7. 感应线圈规格：外径 156mm、内径 140mm、高度 80mm
8. 冷却方式：电源主机风冷，感应线圈外接独立循环水冷机闭环水冷
9. 安全联锁：水压不足、整机超温、功率过载三重自动停机保护

二、程序温控系统（1100℃常用工况）

1. 温控仪表供电：单相 AC208~240V
2. 控温算法：全自动 PID 自整定，支持恒温、分段升降温运行
3. 程序容量：可存储编辑 30 段升温、保温、降温工艺曲线
4. 保护功能：超温声光报警、热电偶断线 / 断偶停机保护
5. 测温精度：±5℃
6. 标配测温元件：C 型铠装热电偶，Φ6.35mm×400mm 长度
7. 温度指标
   • 长期稳定连续使用温度：最高 1100℃（常规加热熔炼恒定工况）
   • 设备极限短时最高温度：2000℃（单次短时使用≤30min）
8. 分段可控升温速率
   • 室温～1000℃：≤1℃/s
   • 1000~1200℃：≤0.5℃/s
   • 1100℃恒温区间可长时间稳定保温无温漂

三、坩埚与隔热组件

1. 标准高纯石墨坩埚：外径 Φ50mm、内径 Φ40mm、高度 90mm；可选 SiC 内涂层
2. 单次最大装料量：样品总质量＜1.5kg，装填体积不超过坩埚容积 1/2
3. 隔热结构：氧化铝耐火支撑座 + 石墨毡复合保温套，阻隔热辐射，保护法兰与腔体
4. 适配场景：1100℃低温合金熔炼、金属烧结、粉料高温加热预处理

四、真空气氛密封腔体系统

1. 透明石英加热管：外径 Φ130mm、内径 Φ122mm、有效加热长度 360mm
2. 密封法兰：不锈钢铰链快开式上法兰，拆装试样便捷
3. 预留标准接口
   • 1/4 英寸铠装热电偶测温接口
   • Φ6.35mm 卡套进气口 + 精密针阀，可控通入 Ar、N₂惰性保护气
   • KF25 标准真空抽气接口，可外接真空泵
4. 压力监测：标配机械压力表，量程 - 0.1~0.15MPa；可选数显真空计
5. 真空能力：配套双级旋片机械泵，腔体极限真空可达 10⁻²torr；支持多次真空置换气氛

五、配套水冷机组参数

1. 控温范围：5~30℃可调
2. 最小循环水流速：≥16L/min
3. 不锈钢水箱容积：12L
4. 最低工作水压：≥0.1MPa，保障线圈持续降温

六、外形尺寸与整机配置

1. 感应电源主机、水冷机、移动机架分体式结构，可现场组合摆放
2. 标配全套附件：石墨坩埚 2 只、保温套、坩埚钳、密封 O 型圈、内六角工具套件、防护面罩
3. 整机不含真空泵净重约 128kg

七、适用工况与使用条件

1. 环境条件：海拔＜1000m，环境温度 10~40℃，相对湿度≤80% 无凝露，实验室通风环境
2. 辅助耗材：自备高纯氩气（≥99.999%）气瓶
3. 适用范围：1100℃恒温加热、低熔点金属及合金真空 / 气氛保护熔炼、试样预处理、小批量母合金制备，兼容材料科研常规烧结、熔融实验。
